Die Meißner'sche Rückkopplungsschaltung zur Erzeugung ungedämpfter Schwingungen

Geräte und deren Funktion:
Kondensator 1μF und Spule mit 300 Windungen als Schwingkreis,
Spule mit 600 Windungen als Induktionsspule,
Elektronenröhre EC86 (Triode) als Schalter,
Spannungsquelle für die Heizspannung (6V Gleichspannung) der Röhre,
Gleichspannungsquelle für den Schwingkreis 0-250V
Lautsprecher zum akkustischen Nachweis der Schwingung.

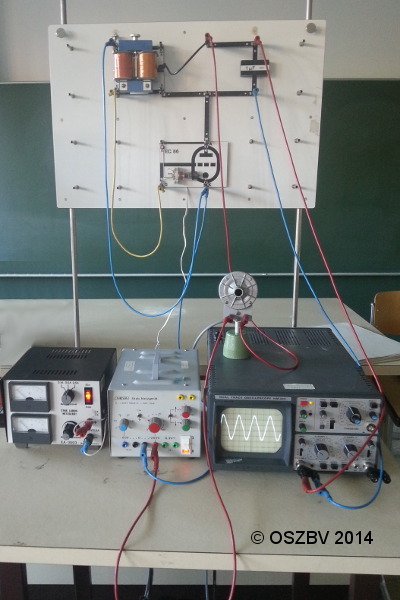

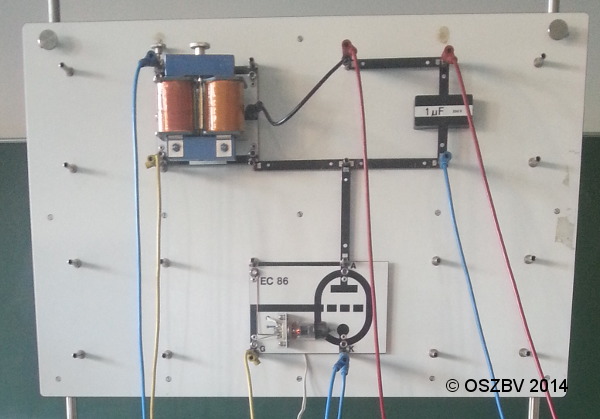

Versuchsaufbau:

Versuchsdurchführung:
Die Geräte werden wie auf dem Foto zusammengeschaltet. Dann wird die Heizspannung auf 6V eingestellt und anschließend die Verorgungsspannung langsam hochgeregelt bis ca. 100V.

Versuchsbeobachtung:

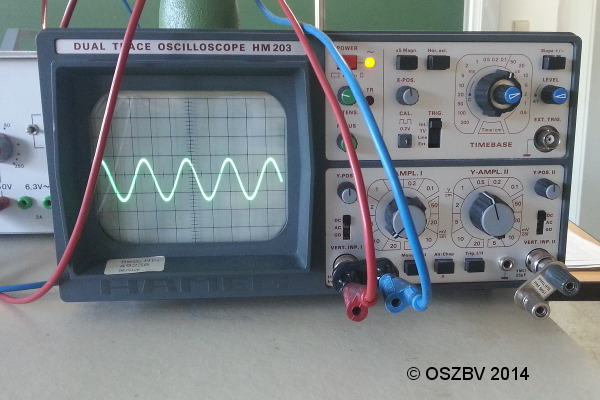

Ab einer Versorgungsspannung von 30V ist ein lauter Ton zu hören und auf dem Schirm des Oszilloskops ist ein sinusförmiger Verlauf der Spannung zu sehen.



Versuchserklärung:

Dreipunktschaltung zur Erzeugung hochfrequenter Schwingungen

Geräte und deren Funktion:
Kondensator 0,1μF als Schwingkreiskondensator,
Spule mit Mittelabgriff (2x300 Windungen) als Schwingkreisspule (unterer Teil)
und Induktionsspule (oberer Teil),
Kondensator 10 nF als Gleichstromsperre,
Widerstand 10kΩ zum Abfließen der Ladung vom Gitter,
Elektronenröhre EC86 (Triode) als Schalter,
Spannungsquelle für die Heizspannung (6V Gleichspannung) der Röhre,
Gleichspannungsquelle für den Schwingkreis 0-250V
Lautsprecher zum akkustischen Nachweis der Schwingung.

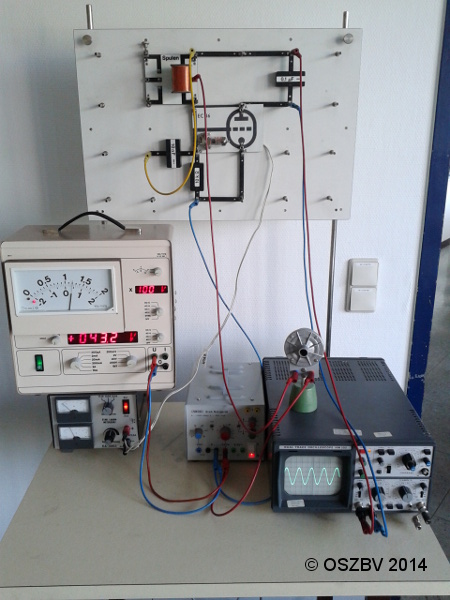

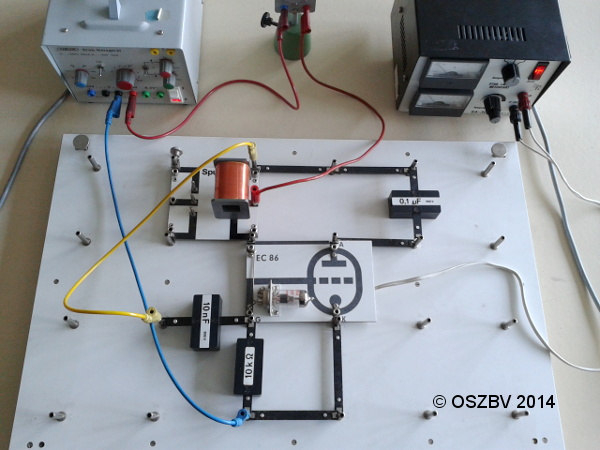

Versuchsaufbau:

Versuchsdurchführung:
Die Geräte werden wie auf dem Foto zusammengeschaltet. Dann wird die Heizspannung auf 6V eingestellt und anschließend die Verorgungsspannung langsam hochgeregelt bis ca. 42V

Versuchsbeobachtung:

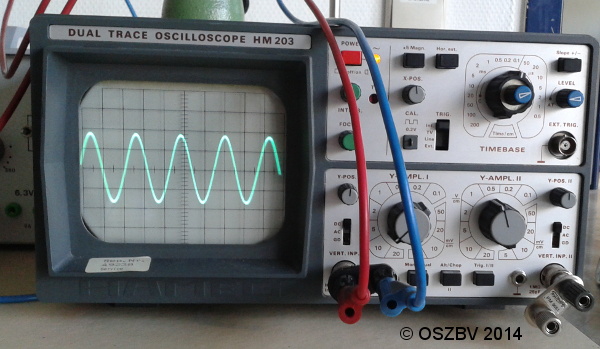

Es ist ein sehr hoher Ton zu hören und am Oszilloskop ist eine sinusförmige Wechselspannung zu sehen.



Versuchserklärung:
