Sinuskurve einer Schwingung mit Calc von OpenOffice
1. Schritt: Tabelle Spalte A die Zeiten eingeben und in Spalte B die angegebene Formel einfügen und runterkopieren.
2. Schritt: Diagramm erzeugen - dazu Tabelle komplett markieren und auf Diagrammschaltfläche klicken.
3. Schritt: Typ auswählen Liniendiagramm (nur Linien) mit Haken bei Kurvenglättung. Dann Weiter.
4. Schritt: Haken setzen bei "Erste Spalte als Beschriftung". Dann Weiter.

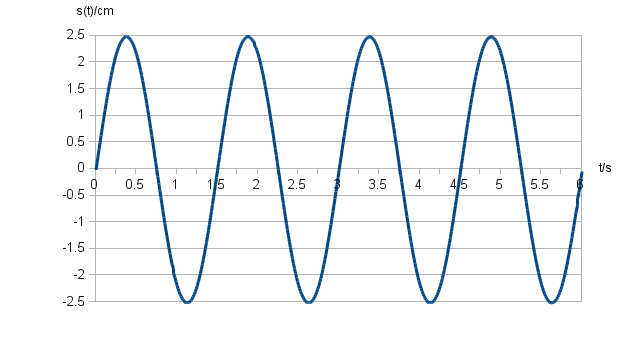

Jetzt ist das Diagramm mit der Sinuskurve im Wesentlichen fertig. Deshalb kann man "Fertigstellen" ancklicken.
t |
s(t) |
0 |
0 |
0.25 |
2.1643995987 |
0.5 |
2.1663895001 |
0.75 |
0.0039816323 |
1 |
-2.1624042072 |
1.25 |
-2.1683739064 |
1.5 |
-0.0079632545 |
1.75 |
2.1604033307 |
2 |
2.1703528125 |
2.25 |
0.0119448565 |
2.5 |
-2.1583969742 |
2.75 |
-2.1723262134 |
3 |
-0.0159264282 |
3.25 |
2.1563851428 |
3.5 |
2.1742941041 |
3.75 |
0.0199079595 |
4 |
-2.1543678417 |
4.25 |
-2.1762564796 |
4.5 |
-0.0238894403 |
4.75 |
2.1523450759 |
5 |
2.1782133349 |
5.25 |
0.0278708605 |
5.5 |
-2.1503168506 |
5.75 |
-2.1801646651 |
6 |
-0.03185221 |
Formel: =2,5*SIN(2*PI()/1,5*A2)
Die Formel enthält als Amplitude den Faktor 2,5 und im Argument der Sinusfunktion
den Term 2π/T multipiziert mit der jeweiligen Zeit t aus der 1. Spalte. T war im Beispiel 1,5s.
